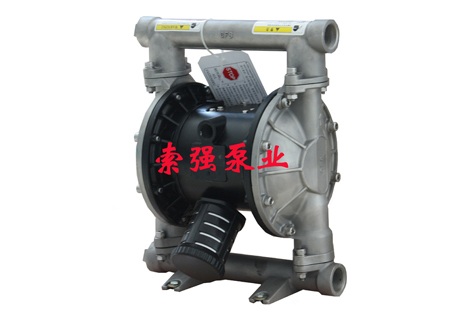

SQ25不锈钢气动隔膜泵
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
产品概况:
SQ气动双隔膜泵,在该产品上拥有多项专利。SQ气动隔膜泵广泛应用于石油、化工、陶瓷、轻工造纸、食品、喷涂机械等行业，适应于强腐蚀、强磨蚀、高黏度、有固体颗粒、有防爆要求、防破乳要求的流体输送，泵与液体接触的部分有多种材质可供选择，适应范围非常广泛。安全可靠，决无泄漏；结构坚固，寿命超长；多种材质，适应面广；自吸力强，无须润滑；安装简易，维修方便。产品对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽。
◆ SQ气动隔膜泵特性 ◆
1.气压室免润滑，采用专利的空气阀，耐磨性高
2.气压室经阳极处理，并用环氧涂层被覆，耐腐蚀性佳，适合高污染场合使用。
3.所有部件可在不打开液体腔的情况下进行更换。
4.中心轴为不锈钢材质，耐腐蚀。
5.铝合金材质皆有阳极处理
6.低压、慢速运行，绝不卡机。
7物殊材质球阀，制作精良，自吸能力强。
8.膜片寿命较其他厂家高出1/3---1/2.
9.一种换向阀适合多种规格的泵,便于维修及备件更换。
10.侧面出料可避免料液滴漏对中间体造成的腐蚀。
材质：本体材质：Aluminum ；Polypropylene； 不锈钢；球墨铸铁 ；聚偏氟乙烯
膜片材质：PTFE ； Santoprene； Hytrel； Viton；
球座球阀材质：PTFE；Polypropylene；陶瓷； 不锈钢 ； Santoprene
口径：1/2”、 3/4”、 1”、 1 1/2”、 2”、 3”
技术规格
|
最大工作压力 Max.working Pressu Re |
100psi(0.7Mpa.7bar) |
|
最大流量 Max.flow Rate |
40gpm(150lpm) |
|
最大往复速度 Max.reciprocating Speed |
276cpm |
|
最大虹吸高度Max.suction Height |
5m |
|
最大输送固体颗粒Max.permitted Grain |
4mm |
|
最大空气消耗量 Max.ai R Consumption |
60scfm(1.7m³/min) |
|
空气进口尺寸 Air lnlet Size |
1/2 in.npt(f) |
|
空气出口尺寸 Ait Outlet Size |
1/2 in.npt(f) |
|
流体进口尺寸 Fluid lnlet Size |
1 in.npt(f) |
|
流体出口尺寸 Fiuid Outlet Size |
1 in.npt(f) |
|
重量 Weight |
铝合金泵Aluminum pump8.2kg 不锈钢泵Stainless steel pump15kg |
零部件明细表
|
序号No. |
名称Name |
序号No. |
名称Name |
序号No. |
名称Name |
序号No. |
名称Name |
|
251 |
上盖 |
2502 |
球座 |
2510 |
气阀盖垫片 |
2518 |
不锈钢导气块垫片 |
|
252 |
立柱 |
2503 |
球座O型圈 |
2511 |
中心轴V型圈 |
2519 |
气阀盖垫片 |
|
253 |
下盖 |
2504 |
外护块 |
2512 |
换向针O型圈 |
2520 |
换向针套 |
|
254 |
内夹块 |
2505 |
四氟膜片 |
2513 |
换向针 |
2521 |
中心轴套 |
|
255 |
气阀体 |
2506 |
橡胶膜片 |
2514 |
换向开关 |
2522 |
活塞套 |
|
256 |
气阀盖 |
2507 |
内护块 |
2515 |
活塞 |
2523 |
导气开关铝件 |
|
257 |
消声器 |
2508 |
护块O型圈 |
2516 |
活塞V型圈 |
2524 |
导气开关O型圈 |
|
2501 |
阀球 |
2509 |
中心轴 |
2517 |
不锈钢导气块 |
2525 |
导气开关塑料件 |
SQ气动隔膜泵产品编号
|
尺寸 |
泵体 |
阀座 |
球 |
隔膜 |
|
SQ15（15mm） |
1=乙缩醛(Acetal) |
2=乙缩醛(Acetal) |
1=特氟龙(Tefoln) |
1=特氟龙(Tefoln) |
|
SQ20（20mm） |
2=聚丙烯(Poly) |
3=不锈钢(SST) |
2=乙缩醛(Acetal) |
5=聚醚弹性体(Hytrel) |
|
SQ25（25mm） |
3=铝合金(Aluminum) |
4=硬化不锈钢 |
3=不锈钢(SST) |
6=弹性体混合物
(Santoprene) |
|
4=不锈钢(SST) |
(Hardened SST) |
4=硬化不锈钢(Hardened SST) |
|
SQ40（40m） |
5=聚偏氟乙烯(Kynar) |
5=聚醚弹性体(Hytrel) |
5=聚醚弹性体(Hytrel) |
7=丁腈橡胶(Buna-N) |
|
SQ50（50mm） |
6=Ductile lron |
6=弹性体混合物 |
6=弹性体混合物(Santoprene) |
8=氟橡胶(Viton) |
|
SQ80（80mm） |
A=Acetal BSP |
(Santoprene) |
7=丁腈橡胶(Buna-N) |
|
|
|
B=Poly BSP |
8=氟橡胶(Viton) |
8=氟橡胶(Viton) |
|
|
|
|
9=聚丙烯(Poly) |
9=聚丙烯(Poly) |
|
|
|
|
A=聚偏氟乙烯（Kynar） |
A=聚偏氟乙烯(Kynar) |
|
例如：要选一台2寸的标准型聚丙烯泵，阀座为不锈钢，球及隔膜为特氟龙，则其编号应为SQ50311 |
